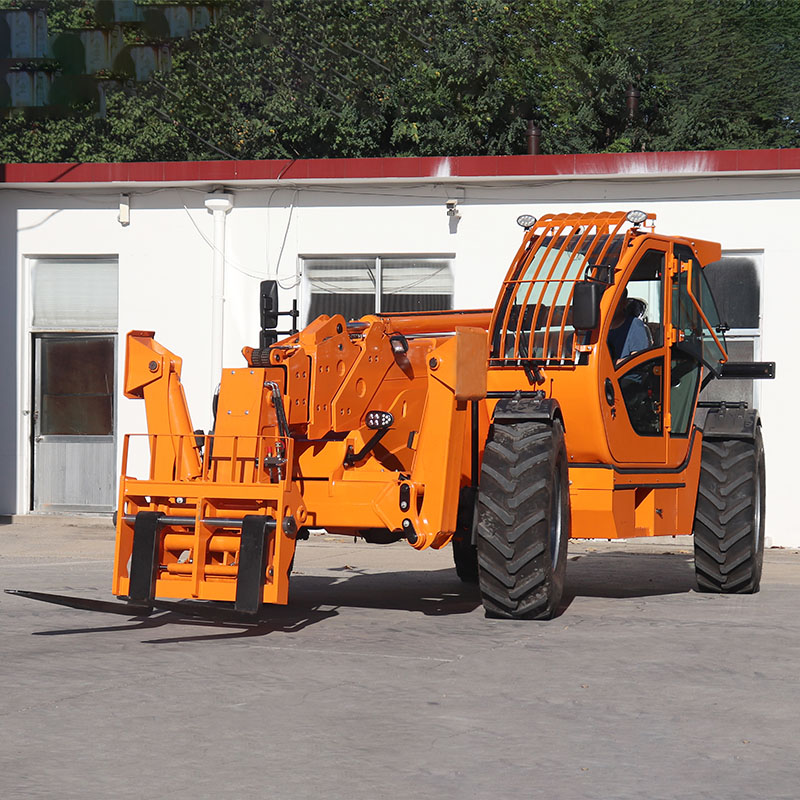

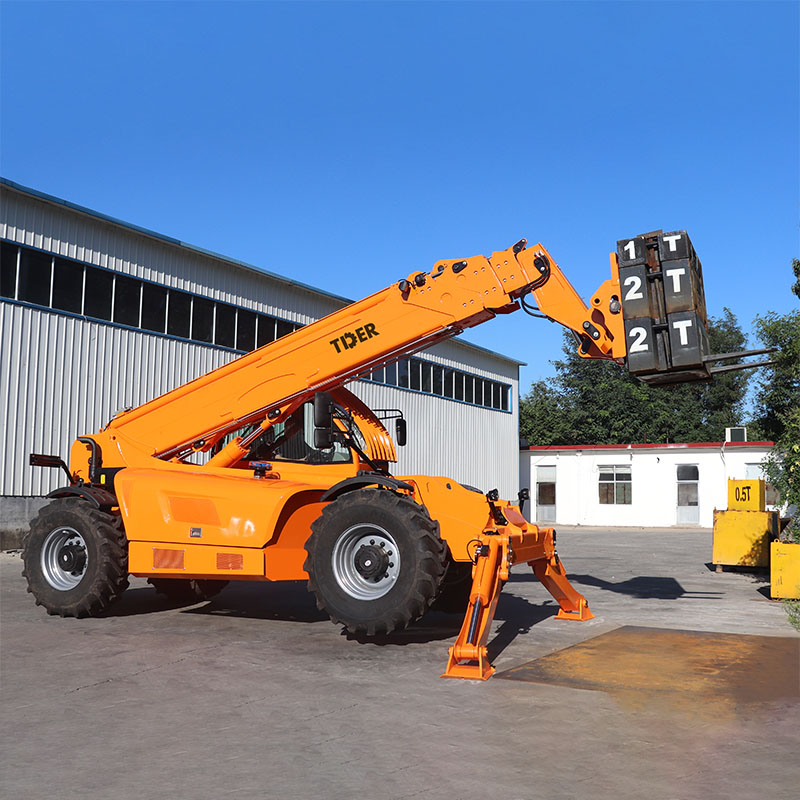

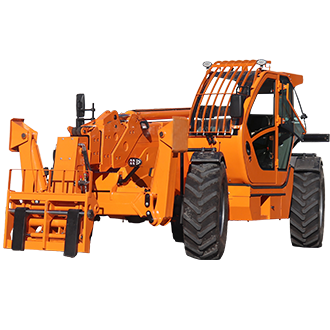

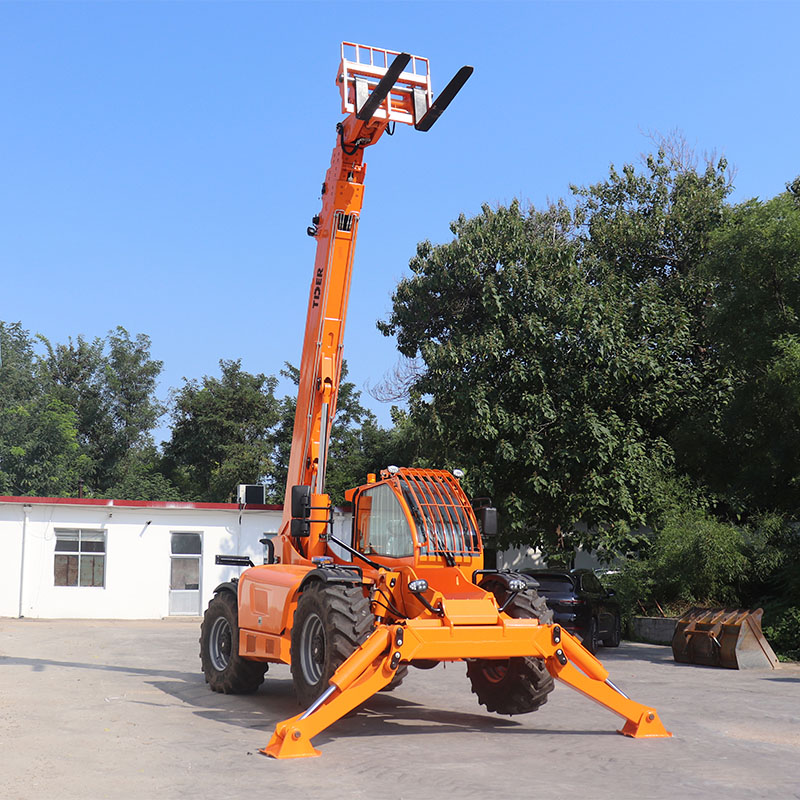

Manipulador telescópico de 5 toneladas
FT50

Manipulador telescópico de 5 toneladas
FT50
5000 kg
13600 mm
7000 mm
A FT50 entra em uma classe de aplicação diferente com sua lança de três estágios de 13,6 m e capacidade de carga de 5 toneladas. Ela foi projetada para clientes que precisam posicionar materiais mais pesados a uma distância maior da máquina e em uma altura superior àquela que os equipamentos convencionais de movimentação de materiais conseguem alcançar com facilidade.
A função integrada de inclinação do chassi oferece aos operadores um método adicional para adaptar a posição de trabalho da máquina a terrenos irregulares ou variáveis. Isso se torna particularmente valioso quando operações de longo alcance exigem um posicionamento cuidadoso da máquina antes da colocação da carga.
Um contrapeso fundido de 1,8 toneladas trabalha em conjunto com a estrutura de aço de alta resistência BS1000 para suportar a configuração de lança longa e alta capacidade da máquina. A ênfase está no equilíbrio entre carga útil, alcance e estabilidade da máquina como um sistema completo.
Uma bomba de deslocamento variável sensível à carga e um controle hidráulico proporcional dedicado proporcionam uma operação responsiva de acordo com o trabalho que está sendo realizado. Isso permite que o operador faça movimentos controlados durante o içamento e o posicionamento do implemento, principalmente ao trabalhar na extremidade do alcance da lança.
O sistema de pesagem integrado oferece uma precisão declarada de 0,5%, enquanto a limitação do momento de carga ajuda o operador a monitorar as mudanças nas condições da carga. O ajuste elétrico e o aquecimento do assento complementam a cabine climatizada para operadores que passam longos períodos em tarefas exigentes de construção com manipuladores telescópicos. Para clientes que comparam um manipulador telescópico de grande porte, o FT50 combina alcance, capacidade de carga e adaptabilidade em nível de máquina, em vez de depender apenas da capacidade.
| Apresentação principal | Capacidade máxima | kg | 5000 |
| Altura máxima de elevação | m | 13.6 | |
| Alcance máximo | m | 7 | |
| Peso e dimensões | Comprimento total até a carroceria | m | 6.4 |
| Comprimento até a face dos garfos | m | 7,62 | |
| Largura total | m | 2.4 | |
| Altura total | m | 2,55 | |
| Distância entre eixos | m | 3.15 | |
| Distância ao solo | m | 0,38 | |
| Largura total da cabine | m | 0,84 | |
| Ângulo de inclinação | ° | 12 | |
| Ângulo de inclinação para baixo | ° | 114 | |
| Raio de giro externo (sobre os pneus) | m | 4.1 | |
| Peso sem carga (com garfos) | kg | 13300 | |
| Pneus | Tipo de pneu | — | Sem câmara |
| Tamanho padrão de pneu | — | 440/80-24 | |
| Garfos | Comprimento/Largura/Seção do Garfo | mm | 1220 × 125 / 50 |
| Desempenho | Tempo de levantamento | s | 18 |
| Tempo de redução | s | 14.4 | |
| Tempo de prorrogação | s | 17,9 | |
| Tempo de Retração | s | 16,5 | |
| Hora da multidão | s | 5.1 | |
| Hora do Despejo | s | 4 | |
| Motor | Marca do motor | — | Yuchai |
| Modelo do motor | — | YCD4J22T-125 | |
| Potência nominal | kW | 91 | |
| Transmissão | Tipo de transmissão | — | Conversor de torque |
| Número de marchas (para frente / para trás) | — | 46116 | |
| Velocidade máxima de deslocamento | km/h | 40 | |
| Freio de estacionamento | — | Freio de corte de ar automático | |
| Freio de serviço | — | Freios multidisco imersos em óleo nos eixos dianteiro e traseiro. | |
| Hidráulica | Tipo de bomba hidráulica | — | Bomba de engrenagem |
| Fluxo/Pressão Hidráulica | L/min / bar | 167 / 265 | |
| Capacidades dos tanques | Óleo do motor | L | 5,5 |
| Óleo hidráulico | L | 70 | |
| Tanque de combustível | L | 95 | |
| Ruído e vibração | Ruído na posição de condução (Lpa) | dB | 82 |
| Ruído para o ambiente (Lwa) | dB | 105 | |
| Vibração nas mãos/braços | m/s² | <2,50 | |
| Variado | Volantes (Dianteiro / Traseiro) | — | 2/2 |
| Rodas motrizes (dianteiras/traseiras) | — | 2/2 | |
| Homologação da Cabine de Segurança | — | Cabine FOPS Nível 2 |
