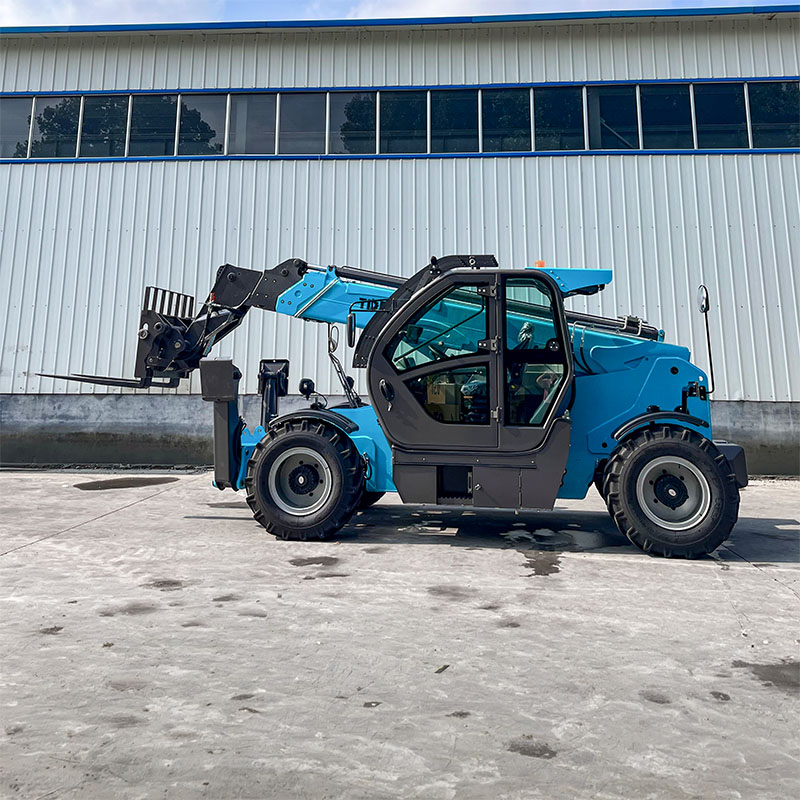

Manipulador telescópico de 3,5 toneladas
FT35

Manipulador telescópico de 3,5 toneladas
FT35
3500 kg
10500 mm
6100 mm

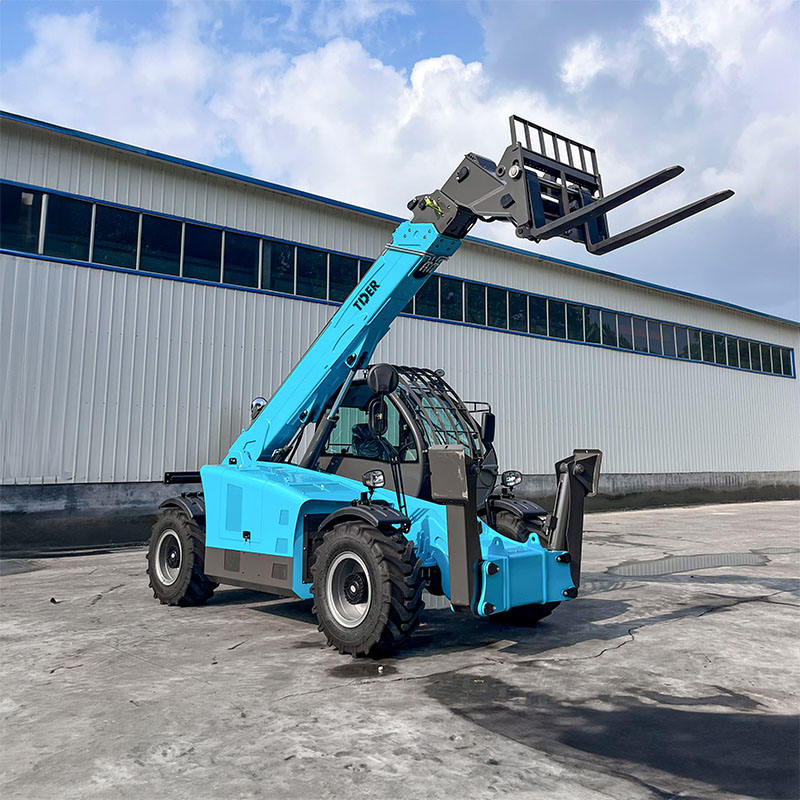

A FT35-3510 foi projetada para clientes que precisam de uma altura de trabalho significativamente maior em uma máquina da classe de 3,5 toneladas. Sua lança de três estágios com 10,5 m amplia a área de trabalho para empilhamento em altura, movimentação de materiais de construção em altura e tarefas de colocação em locais onde uma máquina de 7 m não consegue alcançar a posição necessária.
O sistema hidráulico sensível à carga e a válvula eletroproporcional de múltiplas vias proporcionam uma resposta hidráulica controlada durante o levantamento, extensão e posicionamento da lança. Em alcances maiores, a precisão dos movimentos torna-se cada vez mais importante, pois pequenos comandos podem gerar movimentos maiores na extremidade da lança.

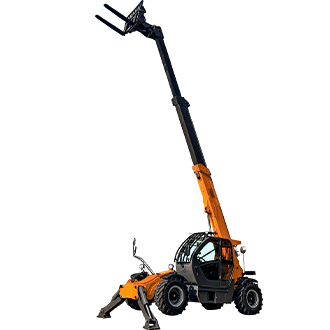

A FT35-3510 combina estabilizadores, um contrapeso fundido de 500 kg e aço de alta resistência BS1000. Esses elementos trabalham em conjunto com a configuração de lança longa, proporcionando à máquina uma plataforma de trabalho mais robusta para operações exigentes em altura.
Um sistema de limitação do momento de carga funciona em conjunto com o sistema de pesagem de 0,5% para proporcionar ao operador uma melhor percepção das mudanças nas condições de carga. O nivelamento automático dos garfos reduz ainda mais a necessidade de correções constantes do implemento durante o posicionamento em altura.
Os três modos de Manuseio Inteligente oferecem aos operadores diferentes maneiras de abordar trabalhos repetitivos em altura. O Modo em Lote auxilia na movimentação vertical de materiais, enquanto o Modo Manual permite o controle direto pelo operador quando necessário. O amortecimento de fim de curso ajuda a reduzir os impactos hidráulicos à medida que os cilindros de elevação, inclinação e telescópicos se aproximam de seus limites.
| Apresentação principal | Capacidade máxima | kg | 3500 |
| Altura máxima de elevação | m | 10,5 | |
| Alcance máximo | m | 6.1 | |
| Peso e dimensões | Comprimento total até a carroceria | m | 5,8 |
| Comprimento até a face dos garfos | m | 7 | |
| Largura total | m | 2.2 | |
| Altura total | m | 2,55 | |
| Distância entre eixos | m | 3.15 | |
| Distância ao solo | m | 0,35 | |
| Largura total da cabine | m | 0,84 | |
| Ângulo de inclinação | ° | 12 | |
| Ângulo de inclinação para baixo | ° | 114 | |
| Raio de giro externo (sobre os pneus) | m | 4,25 | |
| Peso sem carga (com garfos) | kg | 9500 | |
| Pneus | Tipo de pneu | — | Pneumático |
| Tamanho padrão de pneu | — | 16/70-20 | |
| Garfos | Comprimento/Largura/Seção do Garfo | mm | 1220 × 125 / 50 |
| Desempenho | Tempo de levantamento | s | 10 |
| Tempo de redução | s | 7 | |
| Tempo de prorrogação | s | 12 | |
| Tempo de Retração | s | 8.6 | |
| Hora da multidão | s | 4,8 | |
| Hora do Despejo | s | 3.4 | |
| Motor | Marca do motor | — | Yuchai |
| Modelo do motor | — | YCD4M22T-105 | |
| Potência nominal | kW | 77,3 | |
| Transmissão | Tipo de transmissão | — | Conversor de torque |
| Número de marchas (para frente / para trás) | — | 46055 | |
| Velocidade máxima de deslocamento | km/h | 35 | |
| Freio de estacionamento | — | Freio de corte de ar automático | |
| Freio de serviço | — | Freios multidisco imersos em óleo nos eixos dianteiro e traseiro. | |
| Hidráulica | Tipo de bomba hidráulica | — | Bomba de engrenagem |
| Fluxo/Pressão Hidráulica | L/min / bar | 100 | |
| Capacidades dos tanques | Óleo do motor | L | 5,5 |
| Óleo hidráulico | L | 70 | |
| Tanque de combustível | L | 95 | |
| Ruído e vibração | Ruído na posição de condução (Lpa) | dB | 82 |
| Ruído para o ambiente (Lwa) | dB | 105 | |
| Vibração nas mãos/braços | m/s² | <2,50 | |
| Variado | Volantes (Dianteiro / Traseiro) | — | 2/2 |
| Rodas motrizes (dianteiras/traseiras) | — | 2/2 | |
| Homologação da Cabine de Segurança | — | Cabine FOPS Nível 2 |
