Quais são os componentes principais de uma escavadeira de mineração de grande porte?

Escavadeiras de mineração de grande porte São máquinas robustas essenciais utilizadas em mineração a céu aberto, extração em pedreiras e operações de terraplenagem em grande escala. Projetadas para condições de trabalho severas, elas oferecem poderosas capacidades de escavação e carregamento para melhorar a produtividade da mineração e a eficiência operacional.

No entanto, o desempenho de uma escavadeira depende não apenas do tamanho da máquina ou da capacidade da caçamba, mas também da qualidade e integração de componentes-chave, incluindo o motor, o sistema hidráulico, os equipamentos de trabalho, o material rodante e os sistemas de controle. A configuração correta dos componentes afeta diretamente a produtividade, a confiabilidade e os custos operacionais a longo prazo.

Este artigo explica os principais componentes das grandes escavadeiras de mineração, suas funções e como influenciam o desempenho do equipamento, ajudando os profissionais da área a avaliar as configurações dos equipamentos e a tomar decisões informadas na seleção dos mesmos.

1. Resposta rápida

As escavadeiras de mineração de grande porte são compostas por diversos componentes essenciais, incluindo o motor e o sistema de energia, o sistema hidráulico, o conjunto da lança e do braço, a caçamba, o sistema de giro, o material rodante, o sistema de controle elétrico e a cabine do operador. Esses componentes trabalham em conjunto para determinar o desempenho de escavação, a produtividade, a confiabilidade e a eficiência operacional da escavadeira em ambientes de mineração exigentes.

2. Quais são os principais componentes de uma escavadeira de mineração de grande porte?

Uma grande escavadeira de mineração consiste em múltiplos sistemas que trabalham em conjunto para fornecer potência de escavação, eficiência de carregamento e confiabilidade a longo prazo. Cada componente desempenha um papel específico na determinação do desempenho da máquina, especialmente sob condições contínuas de mineração pesada.

Sistema de motor e energia

O motor e o sistema de energia fornecem a energia necessária para as operações de escavação, carregamento, giro e deslocamento. Em grandes escavadeiras de mineração, um motor potente e confiável é essencial para manter um desempenho estável durante longos ciclos de trabalho.

Fatores-chave como potência de saída, eficiência de combustível, confiabilidade e requisitos de manutenção afetam diretamente os custos operacionais e a produtividade.

Sistema hidráulico

O sistema hidráulico é um dos componentes mais importantes de uma escavadeira de mineração de grande porte. Ele converte a potência do motor em força hidráulica para controlar os movimentos da lança, do braço, da caçamba e do giro.

Um sistema hidráulico de alto desempenho melhora a força de escavação, a suavidade de operação e a capacidade multifuncional, permitindo que a escavadeira mantenha um desempenho eficiente em ambientes de mineração exigentes.

Conjunto de lança, braço e caçamba

A lança, o braço e a caçamba formam o principal equipamento de trabalho de uma escavadeira de mineração e executam diretamente as tarefas de escavação e movimentação de materiais.

Esses componentes devem suportar cargas de alto impacto, materiais abrasivos e operação contínua. Sua resistência estrutural, resistência ao desgaste e capacidade da caçamba influenciam diretamente a eficiência da escavação e a durabilidade do equipamento.

Sistema de balanço

O sistema de giro permite que a superestrutura da escavadeira gire entre as posições de escavação e carregamento.

Um sistema de giro confiável ajuda a reduzir o tempo de ciclo, melhorar a eficiência de carregamento e manter a operação estável durante processos repetidos de escavação e carregamento de caminhões.

Sistema de trem de pouso

O chassi suporta toda a máquina e permite que a escavadeira opere em terrenos de mineração irregulares e desafiadores.

Inclui componentes como a estrutura da esteira, correntes da esteira, roletes e sistema de acionamento. Um projeto de material rodante robusto melhora a estabilidade, a mobilidade e a vida útil da máquina em condições severas de mineração.

Sistema Elétrico e de Controle

O sistema elétrico e de controle gerencia a operação da máquina, o monitoramento de desempenho e o diagnóstico de falhas.

As escavadeiras de mineração modernas utilizam sistemas de controle avançados para melhorar a eficiência operacional, reduzir o tempo de inatividade e facilitar a gestão da manutenção.

Cabine do operador e sistema de segurança

A cabine do operador proporciona o ambiente de trabalho para os operadores de máquinas durante operações de mineração de longa duração.

Uma cabine bem projetada melhora a visibilidade, o conforto e a segurança operacional por meio de recursos como controles ergonômicos, estruturas de proteção e sistemas de monitoramento.

3. Como escolher uma escavadeira de mineração de grande porte com base nos requisitos dos componentes?

Ao selecionar uma escavadeira de mineração de grande porte adequada, os compradores precisam considerar fatores como as condições da mina, os requisitos de produção, o desempenho da máquina, os custos de manutenção e o custo total de propriedade. Uma configuração adequada da escavadeira pode melhorar a eficiência da mineração, reduzir o tempo de inatividade e proporcionar um melhor valor operacional a longo prazo.

Os critérios específicos de seleção são os seguintes:

Escala de mineração e condições de trabalho

O tamanho e a configuração da escavadeira devem ser adequados à escala da mina, às necessidades de produção e às condições de trabalho.

Grandes minas a céu aberto com altas demandas de produção normalmente requerem escavadeiras de mineração de 70 toneladas ou mais para proporcionar maior desempenho de escavação, maior capacidade de caçamba e capacidade de carregamento eficiente para caminhões de mineração de alta capacidade.

Minas de médio porte, pedreiras e projetos de escavação pesada geralmente utilizam escavadeiras de esteira de 30 a 70 toneladas, oferecendo um equilíbrio entre produtividade, flexibilidade e custos operacionais. Configurações menores podem ser mais adequadas para projetos com espaço de trabalho limitado ou menores requisitos de produção.

As condições do material também influenciam a seleção do equipamento. Aplicações em rochas duras exigem estruturas reforçadas e componentes resistentes ao desgaste, enquanto materiais mais macios geralmente priorizam maior capacidade da caçamba e eficiência de carregamento.

Parâmetros principais de desempenho da escavadeira

Os principais parâmetros de desempenho afetam diretamente a eficiência da escavação, a produtividade e os custos operacionais a longo prazo.

O foco está no desempenho de escavação e na capacidade de produção. A capacidade da caçamba, a força de escavação e a velocidade do ciclo de trabalho determinam a quantidade de material que a escavadeira pode movimentar em cada ciclo e se ela consegue atender aos requisitos de produção do projeto.

Considere o desempenho de potência e hidráulico. Um motor e um sistema hidráulico adequadamente combinados proporcionam desempenho estável durante operação contínua em serviço pesado, além de ajudar a reduzir o consumo de combustível e o tempo de inatividade.

Avalie a durabilidade para as condições de mineração. A robustez dos equipamentos de trabalho, a confiabilidade do material rodante e a durabilidade dos componentes são importantes para reduzir a frequência de manutenção e garantir a operação a longo prazo em condições severas. ambientes.

Condições de manutenção e suporte pós-venda

Escavadeiras de mineração de grande porte operam em condições exigentes, tornando o suporte de manutenção um fator importante para o desempenho do equipamento a longo prazo.

Os compradores devem considerar se os componentes principais são fáceis de inspecionar e manter, pois uma manutenção facilitada pode reduzir o tempo de serviço e os custos operacionais. A disponibilidade de peças de reposição, suporte técnico e recursos de manutenção locais também deve ser avaliada antes da compra.

Um sistema de pós-venda confiável, incluindo cobertura de garantia e suporte técnico ágil, pode ajudar a minimizar o tempo de inatividade dos equipamentos e melhorar o retorno do investimento a longo prazo.

Custo operacional total e valor do investimento

O preço de compra inicial é apenas uma parte da decisão de investimento. Os compradores devem avaliar o custo total de propriedade, incluindo consumo de combustível, despesas de manutenção, substituição de componentes e vida útil do equipamento.

Uma máquina com componentes confiáveis, operação eficiente e menor tempo de inatividade pode proporcionar um melhor retorno a longo prazo, mesmo que o investimento inicial seja maior.

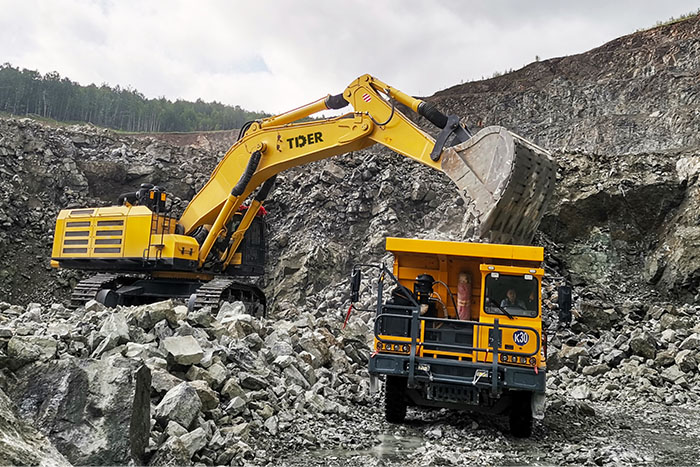

4. TDER TCE1000: Uma escavadeira de mineração de 100 toneladas para operações de mineração pesadas.

TDER TCE1000 é um escavadeira de esteiras classe 100 toneladas Projetada para aplicações de mineração exigentes, incluindo mineração a céu aberto, carregamento de carvão, operações de remoção de estéril e movimentação de terra em grande escala.

A máquina integra alto desempenho de potência, tecnologia hidráulica eficiente, estruturas reforçadas e sistemas de controle inteligentes para atender aos requisitos de operação contínua com cargas pesadas em ambientes de mineração severos.

Alto desempenho para operações contínuas de mineração.

A TCE1000 está equipada com um motor Scania DC16 de alta potência, que fornece 574 kW a 2.000 rpm, oferecendo uma forte força para tarefas de escavação pesada.

Combinando o modo ECO com um sistema hidráulico eficiente, a escavadeira oferece um excelente desempenho de escavação, ao mesmo tempo que melhora a economia de combustível. O motor também dispensa a adição de ureia, o que contribui para a redução dos custos operacionais e a simplificação da manutenção.

Sua tecnologia de adaptação a grandes altitudes e capacidade aprimorada de partida a frio permitem uma operação confiável em ambientes desafiadores.

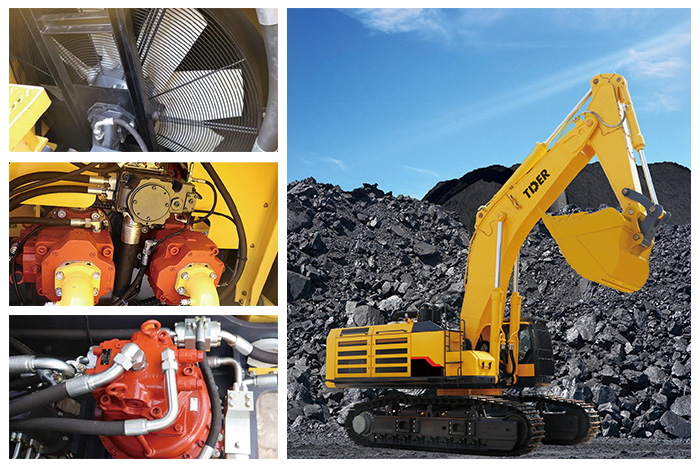

Sistema hidráulico eficiente para maior produtividade

A TCE1000 adota um sistema hidráulico de fluxo positivo da Kawasaki com um design de bomba dupla de 280 cc, proporcionando resposta mais rápida, maior força de escavação e coordenação mais suave entre os movimentos de trabalho.

Seu sistema de refrigeração dupla independente controla separadamente o resfriamento a óleo e a água, melhorando o gerenciamento térmico e a confiabilidade durante operações contínuas de serviço pesado, especialmente em ambientes de mineração severos ou de alta temperatura.

Estrutura reforçada para condições severas de mineração

Em aplicações de mineração exigentes, a durabilidade estrutural afeta diretamente a disponibilidade e a vida útil dos equipamentos.

O TCE1000 utiliza componentes estruturais reforçados, otimizados por meio de análise de elementos finitos, com capacidade de carga 50% superior em comparação com modelos similares da mesma classe, melhorando a durabilidade em condições de escavação pesada.

A máquina vem equipada de série com uma caçamba para rocha de 6,5 m³ com placas de alta resistência ao desgaste. Caçambas opcionais de 6,5 a 8 m³, escarificadores, martelos hidráulicos e outros acessórios permitem que a escavadeira se adapte a diferentes materiais de mineração e condições de trabalho.

Operação segura, inteligente e confortável

As escavadeiras de mineração frequentemente operam por longas horas em ambientes empoeirados, barulhentos e exigentes, tornando a segurança e o conforto do operador fatores importantes.

O TCE1000 possui uma cabine de operador pressurizada projetada para ambientes de mineração severos.

A cabine oferece:

• Proteção FOG e FOPS para maior segurança do operador
• Desempenho de vedação aprimorado para reduzir poeira e ruído.
• Tela sensível ao toque de 10 polegadas com monitoramento inteligente
• Monitoramento remoto por GPS e diagnóstico de falhas
• Sistema de câmeras 360° para melhor visibilidade.

Esses recursos inteligentes ajudam os operadores a monitorar o status da máquina, melhorar a segurança e maximizar a disponibilidade do equipamento.

Manutenção simplificada para reduzir o tempo de inatividade.

Para equipamentos de mineração, a eficiência da manutenção afeta diretamente a continuidade da produção.

O TCE1000 adota um design com amplo espaço para manutenção, incluindo sala de bombas e compartimento de energia independentes, o que facilita a inspeção e a manutenção.

O sistema de filtragem de ar com filtro duplo também simplifica a manutenção de rotina e ajuda a manter o desempenho confiável da máquina durante a operação a longo prazo.

5. Conclusão

A escolha de uma escavadeira de mineração de grande porte exige o equilíbrio entre desempenho de escavação, condições de operação, confiabilidade e custos operacionais a longo prazo. A combinação ideal de sistema de energia, desempenho hidráulico, resistência estrutural e suporte de manutenção contribui para o aumento da produtividade e a redução do tempo de inatividade.

A TDER oferece soluções de escavadeiras sobre esteiras nas classes de 21 a 135 toneladas, incluindo modelos de mineração de alta resistência projetados para aplicações exigentes, ajudando os clientes a selecionar o equipamento adequado para diferentes requisitos de projeto.
