Quais são os diferentes tipos de rolos compactadores e para que são utilizados?
Escolher um rolo compactador não se resume a selecionar uma máquina com o peso operacional adequado. Diferentes rolos utilizam diferentes métodos de compactação e são projetados para diferentes materiais, desde solo e agregados até pavimento asfáltico. Um rolo vibratório de tambor único, um rolo tandem, um rolo de patas e um rolo de pneus podem realizar a compactação, mas seus princípios de funcionamento e aplicações ideais não são os mesmos.
Então, quais são os diferentes tipos de rolos compressoresQual deles é o mais adequado para o seu projeto? Este artigo explica os principais tipos de rolos compactadores, seus usos típicos e as principais especificações a serem consideradas na escolha de uma máquina. Também inclui exemplos práticos de produtos da TDER para ajudar você a entender como diferentes configurações de rolos compactadores atendem às necessidades reais da construção civil.
1. Resposta rápida: Quais são os principais tipos de rolos compressores?
Os rolos compactadores vêm em diferentes configurações para diferentes materiais, efeitos de compactação e condições de trabalho. Os principais tipos incluem:
Tipo | Princípio de compactação | Ideal para | Aplicações típicas |
Rolo vibratório de tambor único | Vibração + pressão estática | Solo, agregado, base de estrada | Subleito, aterros, preparação do terreno |
Rolo de tambor duplo/tandem | Pressão do tambor de aço + vibração | Superfícies de asfalto | Pavimentação de estradas, recapeamento, estacionamentos |
Rolo de Padfoot (Pé de Ovelha) | Penetração da almofada + amassamento/cisalhamento | Solo coesivo | Argila, taludes, aterro |
Rolo de Pneus Pneumáticos | Pressão dos pneus + amassamento | Camadas de asfalto e pavimento flexível | Compactação de pavimentos, manutenção de estradas |
Compactação com tambor de aço e pneu pneumático | Trabalho versátil em asfalto | Pavimentação, recapeamento, manutenção municipal | |
Rolo de passeio | Compactação por vibração ou compactação estática | Áreas pequenas e confinadas | Calçadas, valas, pequenos reparos |
Em termos simples, o material, o efeito de compactação necessário e o acesso ao local da obra são os três principais fatores a serem considerados na escolha de um rolo compactador. As seções a seguir explicam como cada tipo funciona, onde é utilizado e o que os compradores devem verificar antes de comprar.
2. Diferentes tipos de rolos compressores e suas aplicações
Os seis principais tipos de rolos compactadores diferem principalmente no método de compactação, no material, na profundidade de trabalho e nas condições da obra. A escolha do tipo certo começa com a compreensão do material que precisa ser compactado e do tipo de efeito de compactação exigido pelo projeto.
(1) Rolos vibratórios de tambor únicoPara compactação de solo e base de estradas
Um rolo compactador vibratório de tambor único utiliza um tambor de aço vibratório para combinar peso estático com força de compactação dinâmica. É usado principalmente em solos, areia, cascalho, agregados e bases de estradas, especialmente quando se requer compactação mais profunda ou em grandes áreas.
Principais vantagens
- Compactação dinâmica robusta para solos e materiais granulares.
- Boa tração em terrenos soltos ou irregulares.
- Adequado para terraplenagem em grandes áreas e preparação de bases para estradas.
- Mais eficaz do que a compactação estática quando é necessária uma força de compactação maior.
Aplicações típicas
- Subleito e camadas de base da estrada
- Aterros e terraplenagem
- Areia, cascalho e agregados
- Preparação do terreno e das fundações
- compactação do solo em grande escala
Limitações
- Não é a primeira opção para acabamento final de superfícies asfálticas.
- Menos adequado para argila altamente coesiva, a menos que esteja equipado com um tambor de apoio.
- Os modelos de tamanho normal podem ser difíceis de usar em áreas confinadas.
O que os compradores devem verificar?
- Tipo de material e profundidade de compactação necessária
- Peso operacional e força de excitação
- Largura do tambor e capacidade de produção
- Requisitos de tração no local de trabalho
- Se é necessário operar em grandes altitudes.
Configuração TDER
Os rolos compactadores vibratórios de tambor único TDER utilizam um motor Cummins turboalimentado e possuem uma alta reserva de potência, permitindo a operação em altitudes acima de 4.000 m. As rodas dianteiras e traseiras possuem acionamento totalmente hidráulico, enquanto a direção hidráulica articulada e o deslocamento continuamente variável para frente/ré melhoram a manobrabilidade e a tração.
Para empreiteiros que trabalham com diferentes condições de solo, os modelos TDER acima de 8 toneladas também podem ser personalizados com um tambor de patas removível, oferecendo uma opção para compactação coesiva do solo.
(2) Rolos de tambor duplo: para compactação de superfícies asfálticas
Os rolos compactadores de tambor duplo utilizam dois tambores de aço para compactar a superfície do pavimento. Ao contrário dos rolos de tambor simples, sua principal função é a compactação uniforme do asfalto e o acabamento da superfície, onde o contato consistente entre os tambores e a boa manobrabilidade nas bordas do pavimento são importantes.
Principais vantagens
- O contato contínuo do tambor de aço proporciona uma compactação uniforme da superfície.
- Ideal para pavimentação e recapeamento asfáltico.
- Bom controle ao realizar passagens repetidas.
- Eficaz para compactação perto das bordas do pavimento e dos meios-fios.
Aplicações típicas
- Estradas e ruas asfaltadas
- Construção de estradas municipais
- Estacionamentos e áreas pavimentadas
- Camadas intermediárias e de acabamento de asfalto
- Manutenção e recapeamento de estradas
Limitações
- Menos adequado para solos profundos ou compactação de base granular espessa.
- Tambores de aço não proporcionam o mesmo efeito de amassamento que pneus pneumáticos.
- A capacidade de produção depende muito da largura do tambor e da velocidade de operação.
O que os compradores devem verificar?
- Largura de trabalho necessária
- Frequência de vibração e força de excitação
- Desempenho de compactação de borda
- Direção e visibilidade em torno dos meio-fios
- Facilidade de manutenção durante obras contínuas em asfalto
Configuração TDER
Os rolos compactadores de tambor duplo TDER são equipados com motores Cummins e motores de deslocamento e vibração Danfoss. O design da estrutura tipo garfo ajuda a melhorar a compactação das bordas, enquanto a cabine espaçosa com assento giratório aumenta o conforto do operador. Toda a cabine pode ser inclinada lateralmente, facilitando o acesso para manutenção.
(3) Rolos de pata de carneiro (ou rolos de pé de ovelha): para compactação coesiva do solo
Os rolos compactadores de patas são projetados para argila, solo siltoso e outros materiais coesivos. Em vez de dependerem principalmente de uma superfície lisa de aço, as patas elevadas penetram no solo e criam um efeito de amassamento e cisalhamento.
Por que os rolos de apoio para os pés são diferentes?
- As almofadas penetram no solo coesivo em vez de simplesmente pressionar a superfície.
- A ação de amassar ajuda a compactar camadas de solo mais espessas.
- Particularmente eficaz em situações onde a vibração do tambor liso, por si só, é menos adequada.
Aplicações típicas
- Solo argiloso e coesivo
- Projetos de aterro e enrocamento
- Subleito rodoviário coeso
- Construção de barragens e estruturas de terra
- Preparação do solo em grande escala
Limitações
- Não foi projetado para acabamento em asfalto.
- Menos eficaz em materiais granulares limpos e soltos.
- Requer umidade adequada do solo para uma compactação eficaz.
O que os compradores devem verificar?
- Se o solo é verdadeiramente coeso
- Umidade do solo e espessura da camada
- Profundidade de compactação necessária
- Se o projeto também envolve materiais granulares
Opção flexível TDER
Para empreiteiras que trabalham com solos em geral e solos coesivos, os rolos vibratórios de tambor único da TDER, com mais de 8 toneladas, podem ser personalizados com um tambor de patas removíveis. O tambor liso padrão pode ser usado para solos em geral e agregados, enquanto o tambor de patas pode ser instalado quando for necessária compactação por amassamento.
Essa configuração é particularmente útil para empreiteiros que precisam de uma única máquina para diferentes condições de solo, em vez de um rolo compactador dedicado exclusivamente a aplicações com patas de ganso.

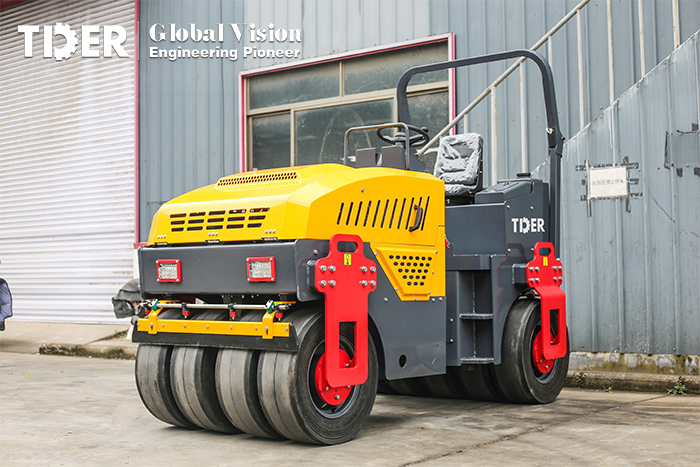

(4) Rolos pneumáticos para pneus: para compactação por amassamento com base em pneus
Um rolo compactador pneumático utiliza múltiplos pneus de borracha em vez de tambores de aço. Seu efeito de compactação provém principalmente do peso da máquina, da pressão de contato dos pneus e da compactação repetida, diferenciando-se da ação vibratória de um rolo compactador de tambor de aço.
Principais vantagens
- O contato flexível do pneu pode produzir um efeito de amassamento.
- Ajuda a obter densidade uniforme em todas as camadas de asfalto.
- A pressão dos pneus pode ser ajustada para diferentes condições de trabalho.
- Útil para aplicações em asfalto onde a compactação com pneus é preferida.
Aplicações típicas
- Pavimentação e recapeamento asfáltico
- Camadas intermediárias de asfalto
- Projetos de estradas municipais
- Manutenção de pavimentos
- Projetos que exigem amassamento repetido em vez de vibração intensa.
Limitações
- Não indicado para compactação profunda do solo.
- O desempenho dos pneus é afetado pela pressão dos pneus e pelas condições de operação.
- Menos adequado quando a principal exigência é a compactação vibratória intensa de bases granulares.
O que os compradores devem verificar?
- Pressão mínima exigida dos pneus e faixa de ajuste
- Peso operacional e configuração dos pneus
- Largura de trabalho necessária
- Temperatura do asfalto e características do material
- Qual método é mais apropriado: amassamento ou compactação vibratória?
O TDER TR30-III é um rolo compactador totalmente pneumático com quatro pneus dianteiros e cinco traseiros. É um modelo de compactação estática sem vibração, que utiliza o peso da máquina e o contato dos pneus pneumáticos para criar o efeito de compactação e amassamento necessário.
Também está equipado com pulverização de água e óleo atomizados sob pressão e controlados eletronicamente, o que proporciona operações mais suaves no asfalto e reduz a aderência dos pneus.

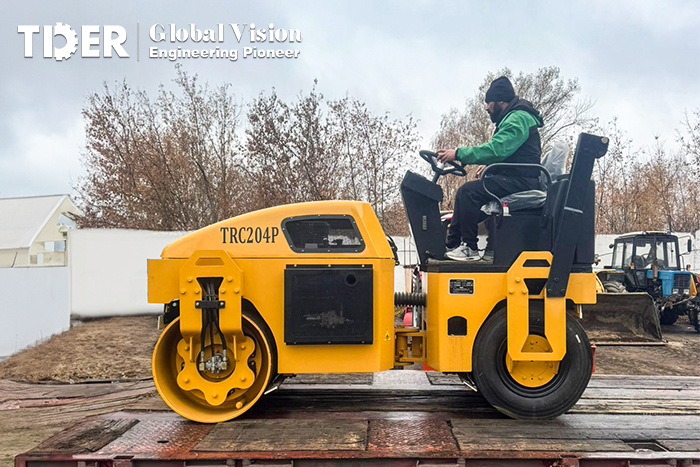

(5) Rolos Combinados: Quando Você Precisa de Mais de um Efeito de Compactação
Um rolo compactador combinado une um tambor de aço e pneus pneumáticos em uma única máquina. O objetivo não é simplesmente oferecer uma configuração de rolo diferente, mas sim proporcionar diferentes efeitos de compactação em uma única máquina.
Por que escolher um rolo combinado?
- O tambor de aço proporciona compactação concentrada.
- Os pneus pneumáticos adicionam pressão estática e amassamento.
- Mais flexível quando as condições do asfalto ou os requisitos de compactação variam.
- Pode reduzir a necessidade de alternar entre diferentes máquinas em determinados projetos.
Aplicações típicas
- Pavimentação e recapeamento asfáltico
- Manutenção de estradas municipais
- Projetos de asfalto de pequeno e médio porte
- Projetos com requisitos de compactação variáveis
- Empreiteiros que precisam de um rolo compactador de asfalto mais versátil.
Limitações
- Não é necessariamente a opção mais eficiente para compactação de solo em larga escala.
- Pode não ser adequado para trabalhos altamente especializados, como um rolo compactador tandem ou um rolo compactador pneumático.
- Configurações mais complexas podem exigir manutenção cuidadosa.
O que os compradores devem verificar?
- Se o projeto realmente requer ambos os efeitos de compactação
- Tipo de asfalto e processo de pavimentação
- Largura de trabalho e peso da máquina necessários
- carga de trabalho anual esperada
- A versatilidade é mais importante do que a produtividade especializada?
Para empreiteiras que trabalham com diferentes aplicações de asfalto, a configuração combinada pode ser útil quando uma única máquina precisa atender a diversas necessidades de compactação. No entanto, os compradores ainda devem compará-la com um rolo compactador de tambor duplo ou de pneus pneumáticos dedicado, com base no processo de pavimentação em questão.

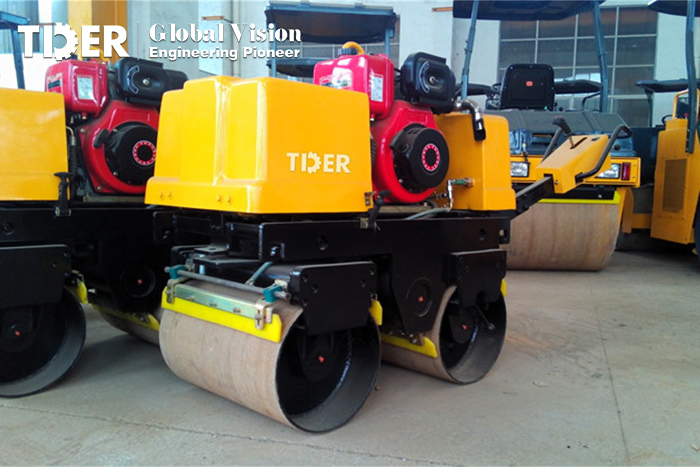

(6) Rolos de passeioPara áreas pequenas e confinadas
Os rolos compactadores manuais são máquinas compactas projetadas para locais onde um rolo compactador convencional com operador a bordo é muito grande ou difícil de manobrar. Sua principal vantagem é a acessibilidade, e não a alta capacidade de produção.
Principais vantagens
- Tamanho compacto para locais de trabalho estreitos ou confinados.
- Transporte mais fácil entre pequenos projetos
- Adequado para trabalhos próximos a edifícios, meio-fios e outros obstáculos.
- Requisitos de espaço reduzidos durante a operação
Aplicações típicas
- Calçadas e ruas estreitas
- Valas para serviços públicos e aterro
- Pequenos reparos no asfalto
- Paisagismo e preparação do terreno
- Áreas ao redor de edifícios e outros espaços confinados
Limitações
- Capacidade de produção inferior à dos cilindros de tamanho normal
- Não é adequado para projetos de rodovias ou terraplenagem de grande porte.
- A largura de trabalho e o peso operacional são limitados pelo design compacto.
O que os compradores devem verificar?
- Espaço de trabalho disponível e largura de acesso
- Largura de trabalho necessária
- Configuração de tambor único ou tambor duplo
- Sistema de vibração
- Carga de trabalho diária prevista e requisitos de transporte
A TDER oferece rolos compactadores de tambor simples e duplo para operação a pé, incluindo o popular TR08. Sua direção hidráulica é controlada por um botão dedicado, de modo que o operador não precisa puxar ou forçar a máquina manualmente ao mudar de direção.
O TR08 também utiliza vibração hidráulica, proporcionando uma vibração mais forte do que as configurações convencionais de vibração mecânica. Seu sistema hidráulico foi projetado para facilitar a manutenção, tornando-o prático para empreiteiros que realizam trabalhos frequentes de compactação em pequena escala.
3. Estudo de Caso do Cliente TDER: Escolhendo o Rolo Compacto Certo para Manutenção Municipal
Um cliente da Armênia adquiriu um rolo compactador tandem hidráulico TDER TRC204P com pneus traseiros de borracha para revenda local e projetos de manutenção municipal. A TDER recomendou este modelo devido ao seu design compacto e configuração versátil, que inclui um motor a diesel de 26,5 kW, motor de deslocamento francês de baixa rotação e alto torque, tambor dianteiro vibratório de aço, pneus traseiros de borracha e acionamento totalmente hidráulico.
O cliente utiliza o rolo compactador para remendos em estradas, aterro de valas, reparo de acostamentos e compactação de superfícies residenciais. Após a entrega, o cliente compartilhou vídeos demonstrando a compactação estável e a facilidade de manobra em áreas confinadas, e posteriormente confirmou a intenção de continuar fornecendo rolos compactadores TDER por meio de sua rede de vendas local.
4. Conclusão
Diferentes rolos compactadores são projetados para diferentes requisitos de compactação, portanto, a escolha certa depende do material que você está compactando, do efeito de compactação necessário e de onde a máquina irá operar.
Para solos e bases de estradas, um rolo compactador vibratório de tambor único geralmente é o ponto de partida. Solos coesivos podem exigir uma configuração com patas de borracha, enquanto projetos em asfalto podem demandar um rolo compactador de tambor duplo, de pneus ou uma combinação de ambos. Quando o acesso é limitado, um rolo compactador manual pode ser uma solução mais prática.
Antes de comprar, os compradores devem considerar o material, as condições de trabalho, o desempenho de compactação necessário, a configuração da máquina e a carga de trabalho do projeto, em vez de escolher um rolo compactador com base apenas no peso operacional. A TDER oferece diferentes configurações de rolos compactadores para ajudar a adequar esses fatores às necessidades reais da construção.
5. Perguntas frequentes
Qual o tipo de rolo compressor mais indicado para o solo?
Um rolo compactador vibratório de tambor único é geralmente adequado para solo, areia, cascalho e base de estradas, pois seu tambor de aço vibratório proporciona forte compactação dinâmica. Para solos altamente coesivos, como argila, uma configuração com patas de pata pode ser mais apropriada.
Qual rolo compactador é o melhor para asfalto?
Para asfalto, são comumente utilizados rolos compactadores de tambor duplo, rolos com pneus e rolos combinados. A escolha adequada depende se o projeto requer principalmente compactação uniforme com tambor de aço, amassamento com pneus ou uma combinação de ambos.
Qual a diferença entre um cilindro laminador de tambor simples e um cilindro laminador de tambor duplo?
Um rolo compactador de tambor simples é projetado principalmente para compactação de solo e base de estradas, enquanto um rolo compactador de tambor duplo é mais comumente usado para compactação e acabamento de superfícies asfálticas. A escolha deve ser baseada no material e na etapa da construção, e não apenas no tamanho da máquina.
Quando devo escolher um rolo de massagem para os pés?
Escolha um rolo compactador de patas quando precisar compactar argila, solo siltoso ou outros materiais coesivos. Suas patas elevadas penetram no solo e criam um efeito de amassamento diferente da superfície lisa de um tambor de aço padrão.
Os rolos de pneus pneumáticos são vibratórios?
Não necessariamente. Os rolos compactadores de pneus podem usar peso estático e amassamento dos pneus em vez de vibração. Por exemplo, o TDER TR30-III é um rolo compactador de pneus estático, sem vibração, que utiliza vários pneus de borracha para compactação.
O que devo levar em consideração antes de comprar um rolo compressor?
Comece considerando o material, o efeito de compactação necessário, a área de trabalho e a carga de trabalho do projeto. Em seguida, compare o peso operacional, a configuração do tambor ou pneu, o sistema de vibração, a largura de trabalho, o motor, o sistema de transmissão e os requisitos de manutenção para encontrar uma configuração que se adeque ao trabalho real.
