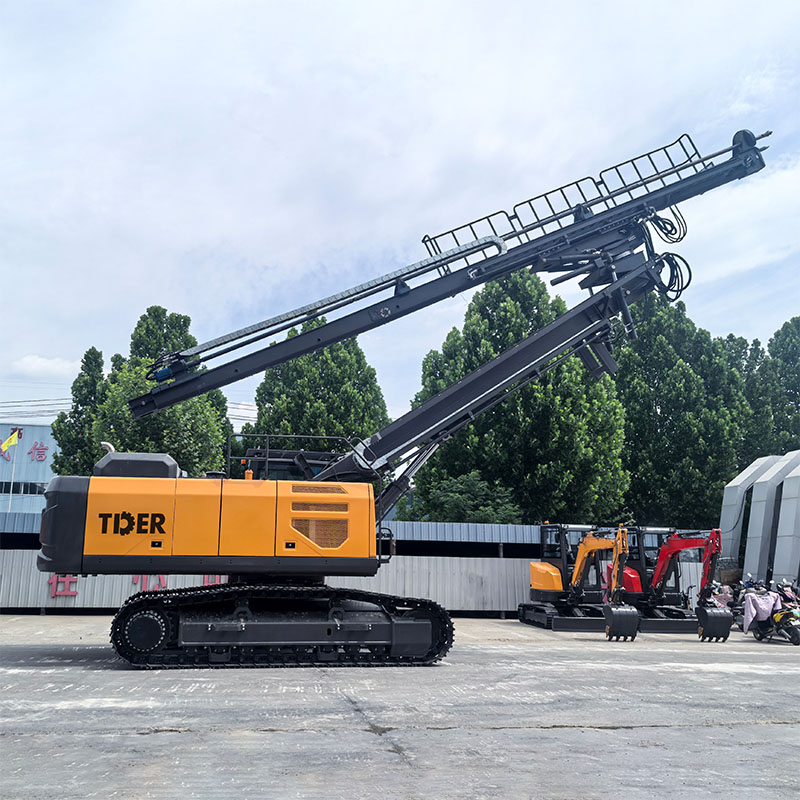

Sistema de ancoragem para fixação em rochas em taludes íngremes

A cabeça hidráulica proporciona alto torque de saída e grande capacidade de perfuração. Sua velocidade de rotação pode ser ajustada por meio de controle de deslocamento e velocidade continuamente variável, enquanto o monitoramento de velocidade em tempo real permite que os operadores selecionem os parâmetros de perfuração adequados para diferentes condições geológicas e requisitos de construção.

O mecanismo de deflexão de 90 graus permite que a lança de perfuração gire lateralmente para perfurar pela lateral da máquina. Isso confere à perfuratriz de ancoragem maior flexibilidade em plataformas de trabalho estreitas ou irregulares, onde os layouts de perfuração convencionais podem ser limitados.

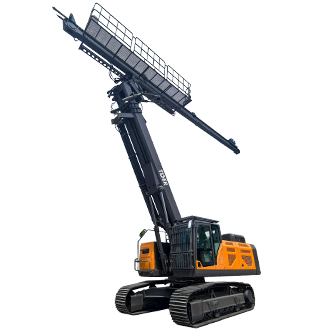

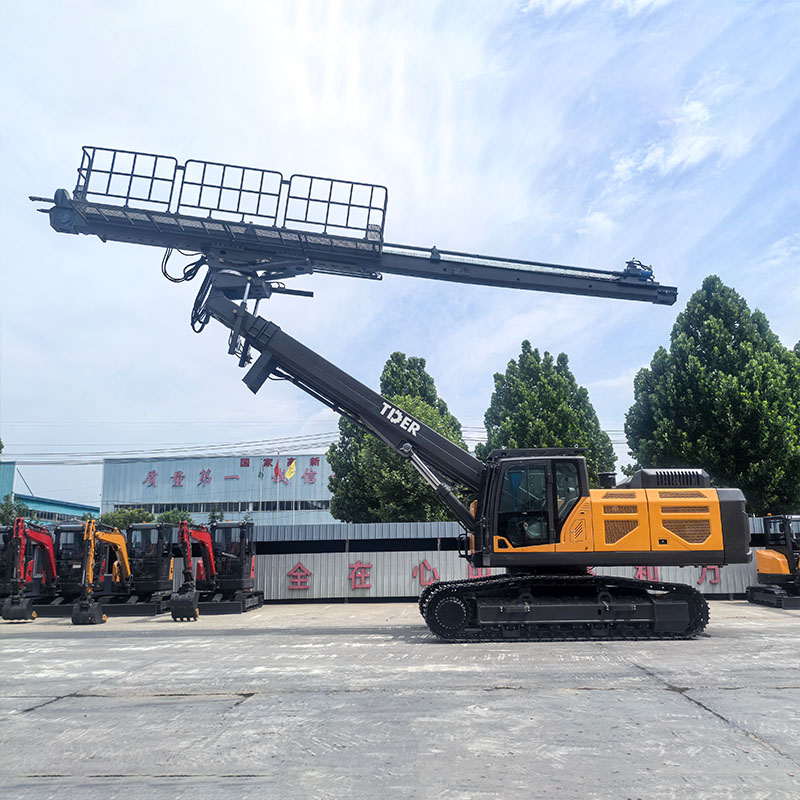

A lança telescópica utiliza uma estrutura de suporte duplo feita de aço de alta resistência e proporciona uma altura máxima de elevação de 18 m. A extensão hidráulica oferece um movimento rápido e estável da lança, ajudando a máquina a alcançar posições de perfuração elevadas para trabalhos de ancoragem em declives acentuados.

A lança de perfuração pode ser posicionada em múltiplos ângulos, tanto para perfuração vertical em solo quanto para perfuração em taludes. Essa flexibilidade permite que a perfuratriz de ancoragem se adapte a diferentes configurações de ancoragem e condições de terreno variáveis, sem ficar limitada a uma única direção de perfuração.

O acionamento hidráulico é utilizado tanto para o avanço da perfuração quanto para os movimentos auxiliares, proporcionando uma ampla faixa de ajuste para diferentes diâmetros e profundidades de furo. O sistema também garante um início de perfuração suave e forte resistência ao travamento da broca, auxiliando na manutenção do progresso da perfuração em formações complexas.

O sistema de fixação hidráulica permite a troca rápida das hastes de perfuração, reduzindo as interrupções durante a perfuração contínua. A ZR308A suporta profundidades de perfuração de 0 a 20 m, com uma profundidade máxima de furo único de 10,8 m, proporcionando flexibilidade para diferentes requisitos de ancoragem.

O compressor de ar de parafuso de alta pressão fornece um fluxo de ar potente para a remoção eficiente dos detritos de perfuração. A água é introduzida pelo centro da haste de perfuração para auxiliar na supressão da poeira, contribuindo para um ambiente de trabalho mais limpo e uma perfuração mais rápida.

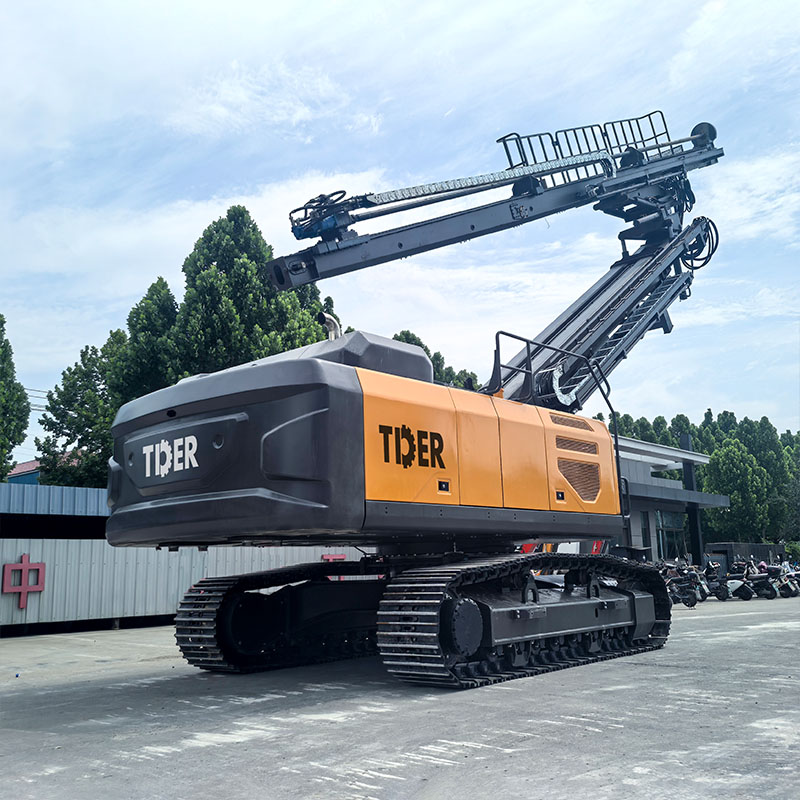

A ZR308A utiliza um chassi de esteiras do tipo usado em mineração, com esteiras de tamanho 216 e um sistema de deslocamento reforçado. A configuração de esteiras proporciona suporte estável e mobilidade confiável ao se deslocar entre posições de perfuração em terrenos de construção irregulares ou exigentes.

Um freio hidráulico está integrado ao mecanismo de giro central para ajudar a evitar movimentos indesejados da lança durante a perfuração. Ao manter a posição de perfuração mais estável, o sistema contribui para melhorar o posicionamento do furo e a consistência da perfuração, principalmente em operações em declive.
